防火密封材料在耐火型门窗上的应用探讨

来源:重庆天旗实业    点击:    日期:2020-08-13

  摘要:本文介绍现有防火密封材料相关标准的性能要求,从产品的理化性能到阻燃等级、耐火性能等,着重探讨了防火密封材料在耐火窗中的应用,并提出应重视密封材料的烟毒性和发烟性。


0 引言

  近年来,耐火型窗的概念相当火爆,是由于实施了相应的国家政策法规,如《建筑设计防火规范》GB50016-2014,自2015年5月1日起实施,首次对建筑外门、外窗提出耐火完整性要求。因此,对于耐火窗的密封材料而言,既要满足窗的基本密封性能要求,又要满足遇火时的防火功能,对于防火密封材料的功能性要求越来越高。


1 防火密封材料的现状

  防火密封材料的应用非常广泛,从管道穿墙防火封堵到建筑接缝防火封堵,以及幕墙层间防火隔断、防烟密封;窗框与墙体间、玻璃与型材的缝隙,防火密封材料对保障各类工程的功能发挥越来越重要的作用。防火密封材料可分为非定型和定型两类,非定型的理解指没有固定形状,产品需要在使用之后,通常需要专用工具挤压,修整等才定型的,这类产品由液体变成固态的过程,往往受环境影响,如温度、湿度等。产品有防火密封胶、阻燃发泡硅胶、阻火泥等;定型密封材料指通过各种不同模具、工艺,出来的已经是成型的产品,往往是供应商按照用户的设计来做的。产品有防火密封胶条,防火包、防火隔板等。

  对于耐火型窗之间一直没有具体定义,但最新版的铝合金门窗标准GB/T8478-2020中,提出了耐火型窗是在规定的试验条件下,关闭状态耐火完整性E不小于30分钟的门窗。目前,多数采用耐火材料加防火玻璃,再通过填充或添加耐火材料,更换耐火密封条来实现门窗的耐火功能。耐火窗密封关键要素:密封、堵缝、阻火、填充、固定和垫块等。密封——通常采用防火密封胶,在玻璃与型材、型材与墙体的间隙处。堵缝——在框和扇的开启和关闭的位置,通过使用耐火密封条、石墨膨胀密封条,高温条件下膨胀条发泡膨胀,将框与扇之间的缝隙填充满。阻火——在玻璃与型材的间隙处,遇到火情后,火苗或烟气很容易从这个缝隙中烧过去,进到屋内。通过使用陶瓷棉、耐火密封条等产品,阻火隔热,同时保护玻璃不要局部过热。填充——往型材腔体内和隔热条的腔体内填充耐火膨胀条或耐火灌注材料,起到隔热、吸热的作用,有效延长型材熔化的时间,有效保证室内温度不会过高。固定和垫块——包括耐火玻璃垫块,固定玻璃的钢托片,链接隔热条两边型材的钢片等。


2 防火密封材料相关标准的解读

  目前,国内多数耐火型窗厂家采用防火密封材料,通常采用防火密封胶条、防火密封胶两类主要产品,这些产品理化性能、燃烧性能或耐火性能应符合现行国家标准的有关规定要求。

  2.1 防火密封胶条

  防火密封胶条宜选用硫化橡胶类密封胶条,所用材料的物理性能应符合国家标准GB/T 24498-2009建筑门窗、幕墙用密封胶条的有关规定,见表1。

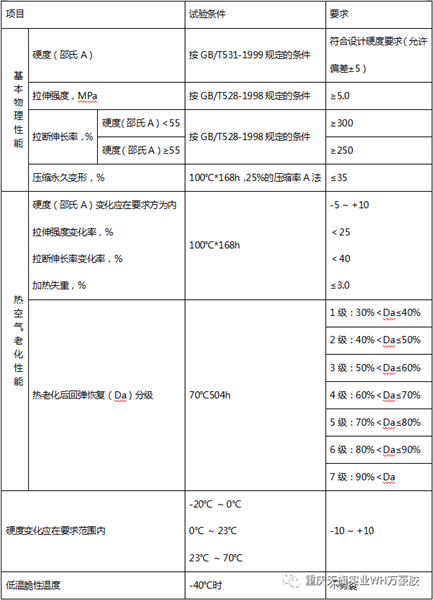

1硫化胶类密封胶条材料的物理性能


  防火密封胶条的耐火性能目前没有相关的标准,多数通过测试材料的阻燃等级来描述,可采用GB/T2408-2008塑料燃烧性能的测定。

  2.2 防火密封胶

  防火密封胶的理化性能符合国家标准GB/T24267-2009建筑用阻燃密封胶的有关规定,见表2。

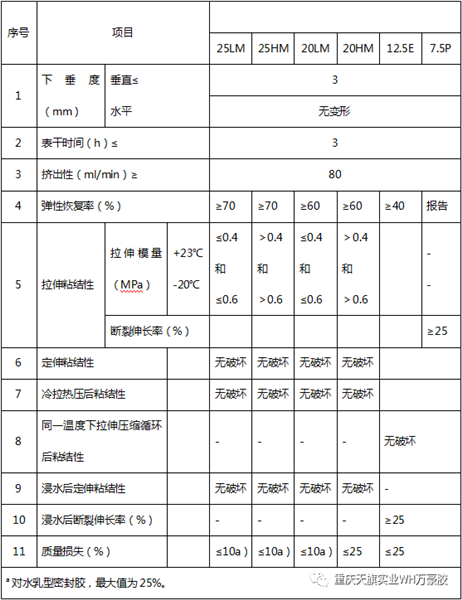

2防火密封胶物理力学性能


  防火密封胶的耐火性能应符合GB 23864防火封堵材料的有关规定,见表3。


  2.3 燃烧时的烟毒性和发烟性

  关于密封材料的毒性和发烟性,目前大家重视不够,而且标准中也没有要求,但我们相信随着大家的认知和要求的提高,将会越来越重视密封材料的环保和燃烧时的烟毒性。

燃烧时的毒性:材料在火灾中受热发生热分解,释放出的热分解产物和燃烧产物对人体的毒害作用。统计表明,火灾中伤亡人员,主要是中毒所致,或先中毒昏迷而后烧伤窒息或死亡,直接烧死的只占少数。可采用标准GB/T20285材料产烟毒性危险分级,分为3级,即安全级/AQ级,准安全级/ZA级和危险级/WX级。

  燃烧时的发烟性:材料在燃烧或热解作用下,所产生的悬浮在空气中的可见固体和液体微粒。固体微粒就是碳粒子,液体微粒主要指一些煤焦油。材料燃烧发烟大小,直接影响能见度而进一步影响人的逃生和火灾的扑救工作。可采用标准GB/T8627建筑材料燃烧或分解的烟密度试验方法。


3 防火密封材料在耐火型门窗上的应用

  3.1 防火密封胶条的选用

  防火密封胶条在各种老化环境下性能的变化,对于耐火型窗的气密性、水密性和保温隔热性能有着非常重要的影响。为此,我们考察了市面上的阻燃二元乙丙胶条和防火硅胶条的物理性能、材料阻燃等级、材料的燃点等。两类产品基本能符合国家标准GB/T24498-2009建筑门窗、幕墙用密封胶条的有关规定。材料的阻燃等级都能满足GB/T2408-2008塑料燃烧性能的垂直燃烧V0等级。关于材料的燃点和烟毒性,经实验室验证,我拿市面上的阻燃三元乙丙胶条、阻燃硅胶条、陶瓷化硅胶条放置在马弗炉里升温,初步判断阻燃三元乙丙胶条在300~350℃开始分解、阴燃、并有发烟和刺激性气味。硅橡胶条的燃点接近500℃,烟少无刺激性气味。从产品的成份分析,由于有机硅结构的硅氧键键能远远大于碳碳键和碳氧键的键能,硅橡胶基材的阻燃胶条和陶瓷化硅耐温性能远远高于阻燃三元乙丙材质;此外阻燃硅胶条的阻燃采用无机阻燃填料和有机硅阻燃材料协同效应,在达到阻燃同时且基本性能变化不大,而且在燃烧时没有释放有毒有害物质。而阻燃三元乙丙胶条的阻燃通常采用无机阻燃材料加卤素类阻燃材料,在燃烧时释放出有毒有害物质,且烟的浓度较大。因此,硅橡胶密封胶条是耐火窗密封胶材料的首选。

  3.2 防火密封胶的选用和设计

  防火密封胶通常选用硅酮类防火密封胶,其耐火性能基本按GB23864-2009防火封堵材料中的最高等级A3小时要求来测定的。防火密封胶的基本理化性能也通常采用国家标准GB/T24267-2009建筑用阻燃密封胶的有关规定,产品等级分7.5、12.5、20和25级,需要强调的是对于建筑缝隙的防火封堵,耐火型窗的防火密封,有别于贯穿孔的防火封堵。对于后者几乎不用考虑防火密封胶的位移能力。对于前两者的选用时一定得注意材料的位移能力(伸缩能力),通过计算材料的年温差下或其他荷载下的位移量,来设计缝隙宽度和选用防火密封胶的等级。

耐火型窗的玻璃与型材的密封,如使用防火密封胶,尽可能选择高等级的产品,以确保窗的水密性、气密性、保温隔热性和耐久性。防火密封胶的宽度和厚度不低于3毫米。耐火型窗的型材与墙体的密封,对于防火密封胶的使用,大家有着不同的理解,我们认为可参考GB/T51410-2020建筑防火封堵应用技术标准中的建筑缝隙封堵设计,根据窗和墙体的位移量来设计缝隙宽度、厚度以及防火密封胶的等级。


4 小结

  耐火窗是个新事物,对于防火密封材料的对应技术要求,就需要产业上下游之间共同交流沟通。首选根据理论上和经验上的案例和资料来确定初步方案,再通过相应的试验测试和评估,来做出更优的解决方案。
